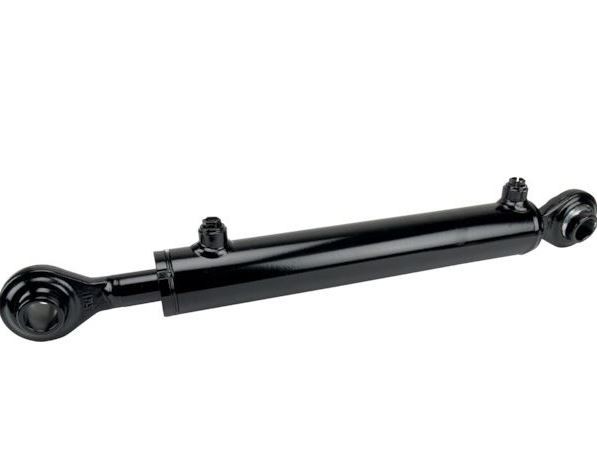

Táhlo horní - hydraulický třetí bod

Táhlo horní - hydraulický třetí bod

Přednosti produktu

• Tříbodové spojení kategorie 1 a 2
• Typ TENNN není vybaven řízeným zpětným ventilem
• Typ TEVNN je vybaven řízeným zpětným ventilem
• Maximální radiální zatížení: 10 % axiální síly

Technické vlastnosti

• Tlak nominální200 BAR
• Max. Pracovní tlak250 BAR
• Kategorie2/2
• Barvačerná
• Rychlost pístu0,1 m/s
• KonstrukcePístní hlava a pístní tyč šroubované nebo svařované do jednoho kusu.
• PoužitíHydraulické třetí body
• RAL- čísla9005
• MateriálVálec - St52
• Pístnice - 20MnV6
• Zdvih285 mm
• A Délka550 mm
• C Spojení3/8" BSP
• Tyč O30 mm
• D Vzdálenost, od středu ke středu325 mm
• Montáž (spodní strana)25.7
• Montáž (strana tyče)25.7
• PoznámkaTENNN = bez rozdělovací kostky, sady hadic a konzole
• TEVNN = s rozdělovací kostkou, bez sady hadic a konzole kW
• Průměr vněj.60 mm
• O Otvoru50 mm
