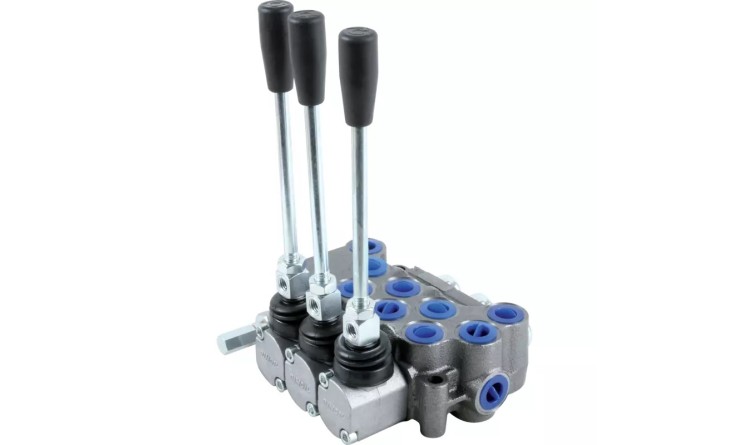

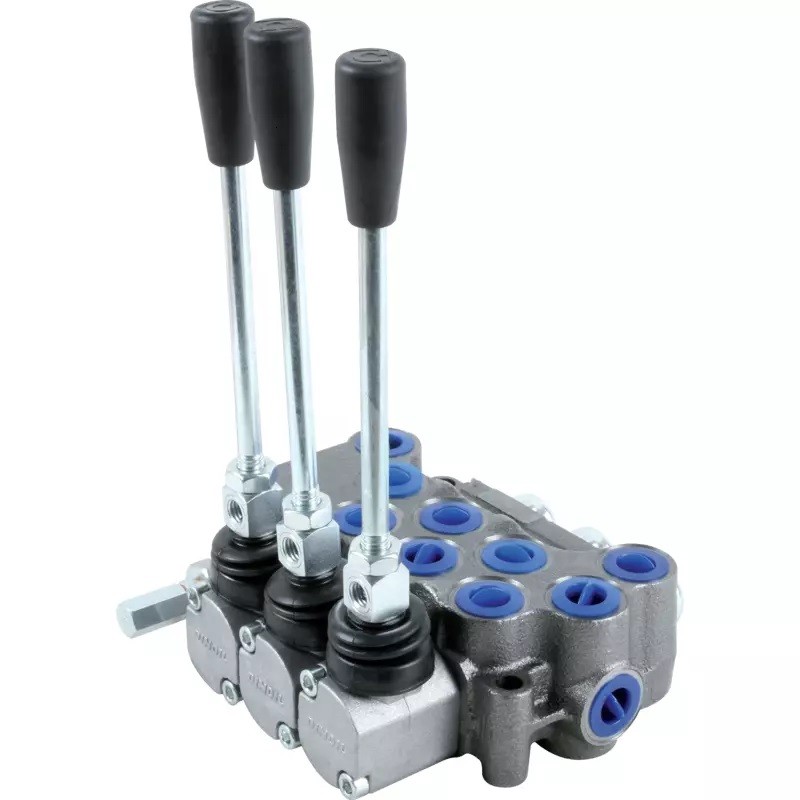

Monoblokový ventil ML/3 L3A1N7

Monoblokový ventil

• Monoblokový ventil řady ML s ovládáním pomocí ruční páky a přetlakovým ventilem (nastavení zkušebního tlaku při dodání 180 bar)

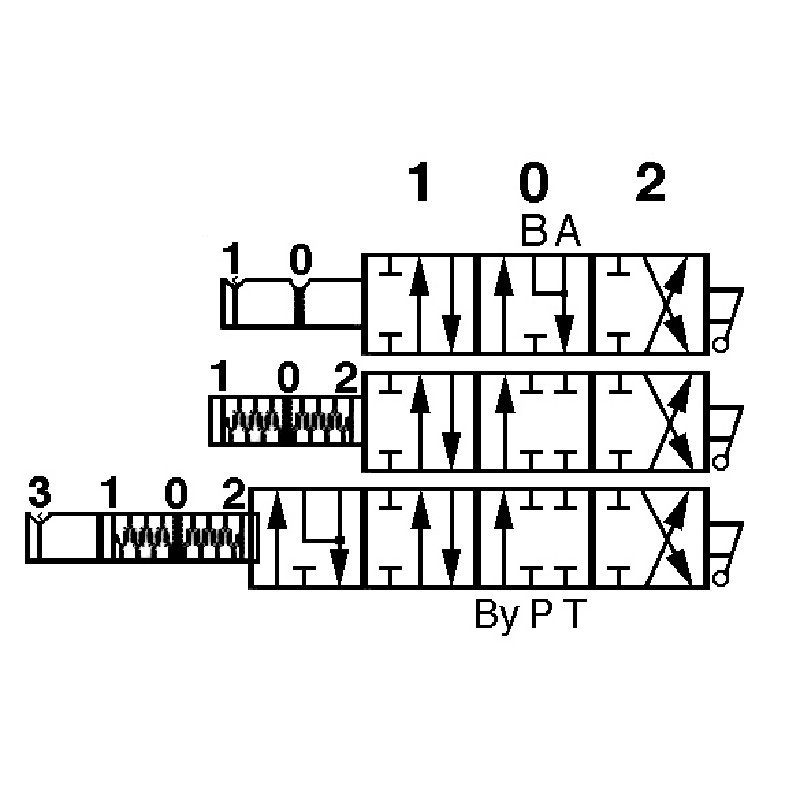

Funkce:

• 1 x jednočinné s aretací v 0 a 1
• 1 x dvojčinné s vratnou pružinou
• 1 x dvojčinné s vratnou pružinou
• a aretovaná plovoucí poloha v 3

Připojení:

• P, P1 = tlakový vstup
• T, T4 = zpětný chod
• A, B = do spotřebiče
• PW = přenos tlaku

Technické vlastnosti:

• Spojovací závit A, B - 3/8"
• Spojovací závit P, T, PW - 3/8"
• Počet sekcí - 3
• Provozní tlak maximální - 250 bar
• Maximální průtok - 45 l/min
• Délka (L) - 173 mm
• Maximální zpětný tlak - 50 bar
• Rozsah teplot - -20 až +80 °C
